ボルボパーツブログ

2013.10.31更新

パーツ担当の長島です。今回は、ブレーキブースターのバキュームホースのおはなしです。

ブレーキマスターシリンダーの後ろに装着されている、ブレーキブースター又は、ブレーキサーボシリンダーと呼ばれてる装置、アマゾンや1800シリーズでは、ハイドロマスターなどと、呼ばれています。ブレーキの倍力装置ですね。ボルボの場合はエンジンから発生する負圧(バキューム)を使用しております。

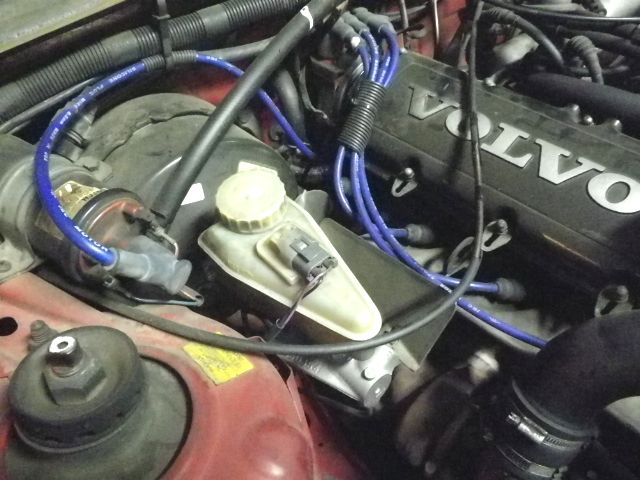

IMGP3524.JPG← ボルボ940ターボの写真です。白いタンクがブレーキマスターシリンダーで、タンクのすぐ後ろに見えるのが、今回の主役、バキュームホースです。小さな踏力でブレーキの効きをよくするのですが、バキュームの力が弱くなってしまうと、ブレーキの効きが、わるくなってしまいます。実は、このホース、年をとってくると、コレステロールが溜まってくるのです。原因はブローバイガス、これがメラメラと上がってきて (特にエンジン停止直後) ホース内に付着するのです。血圧?が正常でなくなるのであります。又、希ではございますが、インテークマニホールドからの、バックファイヤーにより、炎にさらされてしまう事もあるのです。(この時は、ホースが、内部で詰まってしまい、危険な状態でした。)定期的に交換したいパーツですね。 注意事項ですが、ホースの取り回しをやたらと、ワンウェイバンド等でほかの部分との、干渉をさけたいがために、きつく結んでしまう人々がおりますが、ホースが潰れていることを、お忘れのようです。お気をつけください。



IMGP3542.JPG こちら →  の写真の真ん中にある、白いのは (黒色も有り)、ブレーキブースターのチェックバルブ (ワンウェイバルブ) です。 こちらも、ブローバイガスの影響を受け、動きが鈍くなったり、固着したりします。又、「ジージー」とか、「カラカラ」という異音を発生したりもいたします。そうなったら、交換時期ですね。

ボルボ ブレーキブースターホース のご購入は、コチラからです。

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=4&scid=16&mcid=&me=&vmode=&view_id=bp-31257540gp

ボルボ ブレーキブースター チェックバルブのご購入は、コチラからどうぞ。

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=4&scid=16&mcid=&me=&vmode=&view_id=bp-270596i

宜しくお願い致します。





2013.10.29更新

パーツ担当の長島です。今日は、ボルボ240ストラット下部、ボールジョイントのおはなしです。



← IMGP3519.jpg ボルボ240のフロント左ストラット周辺の写真です。タイロッドエンドの奥に見える12mmのボルトで止まっている、もしくはロアアームの先端に取り付けられていて、丸く見えるパーツが、ロアボールジョイントです。わかりますか?

240も走行距離が10万Km、20万Kmがあたりまえの車種となっております。ボールジョイントにも歳とともに、ガタがでてまいります。ダストブーツからグリスが漏れていれば、すぐに、ダメだなーと、わかるのですが、意外と、表に出さないヤツなのです。内面はガタガタ、ゴトゴトと異音を発生させるのです。








この、ボールジョイント、車両につい たままでの故障診断の方法ですが、一つこんな方法がございます。フロントホイールハブベアリングのガタを調べる方法は、ご存知でしょうか。リフトアップした状態でフロントタイヤの上下を持ち、前後に動かして遊びをみるのですが、ガタがある場合、ハブベアリングのガタとボールジョイントのガタの両方が考えられます。次に、他の方 (どなたか、いらっしゃいますか?) に車両に乗ってもらい、ブレーキペダルを踏んでもらって、まだガタがある場合は、ボールジョイントにガタがある、という判断になります。オンザジョブトレーニングであれば、わかりやすいのですが、わかりずらくて、申し訳ございません。本来はジョイントの全高(ブーツ部の長さ)や半径軸方向の游び量(長さ)で判断をいたします。うーん??どんどんわかりずらくなってしまった!

 とにかく、ボルボ240 フロントストラット ロアボールジョイントのご購入は ↓ コチラから。

右用と左用がございます。ご注意ください。

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=11&mcid=&me=&vmode=&view_id=bp-274119s

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=11&mcid=&me=&vmode=&view_id=bp-274118s

よろしくお願いいたします。



2013.10.24更新

パーツ担当 長島です。本日は、ボルボ240のフロントサスペンション、ストラットマウントのおはなしです。


 ↑ 黒いキャップの下に見えるのが、マウントですね。ストラットのスプリングやショックアブソーバーからの負荷や振動、車両の荷重、小回りのきく240、ハンドルがいっぱいきれるーッ、に耐え、その他、さまざまな苦難に耐えているパーツでございます。キャップのすぐ下のゴム部が膨らんできたら、交換し時ですね。


↑ スタッドボルト3本の内側の黒い部分(真ん中はベアリング)が膨らんでくる部分です。コーナリングや切り返し時、に色々な音を発する箇所でもあります。上の写真で、13mmのナットを緩めてアライメントが調整できるのをご存知ですか? キャンバー角の調整ができるのです。そんな、いろいろな事をさせられてきたマウントでした。

ボルボストラットマウントの購入はコチラからどうぞ。

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=11&mcid=&me=&vmode=&view_id=bp-1272455s

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=11&mcid=&me=&vmode=&view_id=bp-1272455f

ストラットタワー部の強化プレートもございます。

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=11&mcid=&me=&vmode=&view_id=bp-47816i

宜しくお願い致します。



























2013.10.22更新

はじめまして パーツ担当の長島と申します。今日はボルボ240 940 シリーズ B230エンジンのスロットルボディのおはなしです。

 エンストの原因の一つに、スロットル内部に付着する、カーボンがあります。これが付着すると、吸入空気量が変化し、ヒューエルシステムの各センサー (エアマスメーター、O2センサー、等) が、いろんなことを考えてしまうのです。う~ん、今は、燃料濃くする?薄くする?理論空燃比は?OX△※?・・・となり、わかんなくなって (or、わかりすぎて) エンジンストールに至ってしまう一つのケースです。原因は ∞ にございますが、スロットルを清掃してあげると、かなり改善されます。そして、エアフィルターの状態も重要です。常にクリーンな状態でありたいですね。エアインテークホースやパイプ等の亀裂や穴、緩みにもご注意ください。


↑ 黒く汚れていますね。ガスケット (グリーン部) も破れてしまいました。ガスケットは交換しましょう。

こちらで購入できます。

*ボルボスロットルガスケット

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=12&mcid=&me=&vmode=&view_id=bp-1271488f

*ボルボ240エアフィルター

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=12&mcid=&me=&vmode=&view_id=bp-463505f

*ボルボ240エアインテークホース

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=3&scid=12&mcid=&me=&vmode=&view_id=bp-1367454gp

↓ コチラは、240のスロットルの画像ですが、インテークホース(黒いプラスチック部)の亀裂や擦れ穴)の状態も確認してください。


尚、スロットルリンクやワイヤー、スロットルバタフライの基本調整がございますが、脱着の際は、慎重に緩みや引っかかり等ないように、お願いいたします。940ターボの場合、スロットルのホースバンドに付いている、スチール製の小さなクリップを無くさないように、注意してください。インテークマニホールドの中に落としては、いけませんよ!!

ボルボ940エアフィルターはコチラ

*ボルボ940ノンターボ

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=4&scid=17&mcid=&me=&vmode=&view_id=bp-1336397s

*ボルボ940ターボ

http://www.volvoparts.cc/eshopdo/refer/refer.php?sid=ns85173&cid=4&scid=17&mcid=&me=&vmode=&view_id=bp-1257546s

宜しくお願いいたします。
